本文讲解100吨水泥罐和150吨水泥罐的基础设计安装实例，在最后附有全套的100吨水泥罐制作图纸下载链接。

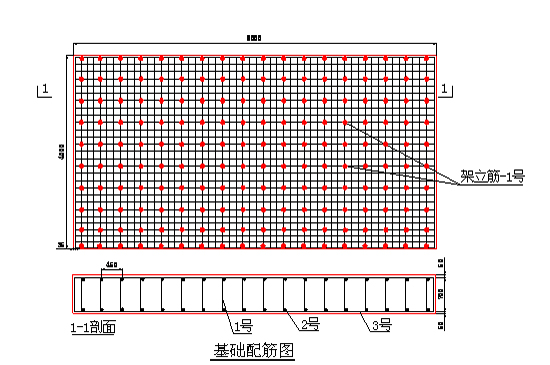

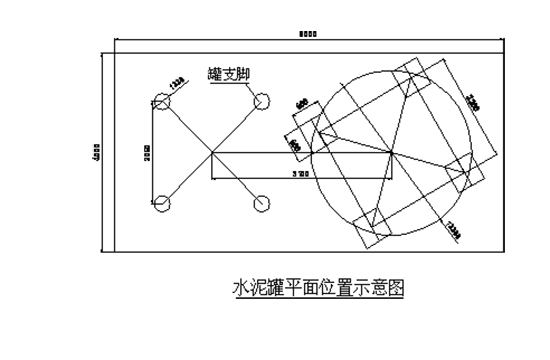

　　100t型水泥罐直径3m，支腿邻边间距2.05m;150t型水泥罐直径3.3m，支腿邻边间距2.2m。根据以往盾构区间砂浆拌合站施工经验、现场地质条件以及基础受力验算，水泥罐基础采用C30钢筋砼条形承台基础满足两个水泥罐同时安装。基础尺寸8m(长)×4m(宽)×0.8m(高)，基础埋深0.6m，外漏0.2m，承台基础采用Φ16@150mm×150mm上下两层钢筋网片，架立筋采用450mm×450mmφ12钢筋双排双向布置，基础顶预埋地脚钢板与水泥罐支腿满焊。具体布置见下图：





　　水泥罐基础计算书

　　1、计算基本参数

　　水泥罐自重约20t，水泥满装150t，共重170t。

　　水泥罐支腿高3m，罐身高18m，共高21m。

　　单支基础4m×4m×0.8m钢筋砼。

　　2、地基承载力计算

　　计算时按单个水泥罐计算

　　单个水泥罐基础要求的地基承载力为：

　　

　　根据资料可知：原设计路面按汽一超20级设计，汽一超20级后轴标准荷载为130KN,单轴轮胎和路面接触面积为：460mm×200mm，通过受力计算，其地基承载力为：

　　

　　因δ1≤δ2，即地基承载力复核要求。

　　3、抗倾覆计算

　　武汉地区按特大级风荷载考虑，风力水平  荷载为500N/m2，

　　抗倾覆计算以空罐计算，空罐计算满足则抗倾覆满足。

　　水平风荷载产生的弯矩为：

　　

　　水泥罐空罐自重20t，则基础及水泥罐总重为：

　　

　　抗倾覆极限比较：

　　

　　即水泥罐的抗倾覆满足要求，水泥罐是安全的。

　　4、基础配筋

　　基础配筋属于构造配筋，配筋率必须满足§≥ 0.15%，经计算断面配筋， @150Φ16钢筋满足要求。

　　水泥罐的安装过程也是比较简单：

　　1.由专用吊机将其立起，然后放到预先预制好的混凝土基础之上

　　2.检查水泥罐立起以后与水平面的垂直度，然后将其底部与基础预埋件焊接牢固就可以了

　　水泥罐安装注意事项：

　　1、安装过程中，严禁罐体倾斜、支腿变形等。

　　2、支腿底部与基础预埋件焊接牢固。

　　3、做好防风、防雷工作。

　　4、严禁强力撞击支腿及罐体。

　　5、定期检查除尘器布袋的水泥附着情况，及时清理。

　　6、基础必须牢固，符合建筑设计规范。

　　水泥罐日常使用注意事项：

　　1、水泥罐的支腿最怕的就是变形，一旦变形就难以支撑整个罐体，所以厂家在生产时是会把支腿做的很牢固，用户在使用时一定要保护好避免其他物体碰撞支腿;

　　2、由于水泥罐一直暴露在空气中，表面容易被腐蚀和出现掉漆的现象，所以用户要做好防腐工作，用的时间久了要对其进行大的喷漆工作;

　　3、螺旋输送机在输送粉料时，罐顶容易出现冒灰现象，所以用户一定要定时检查罐顶除尘器的滤芯并经常清理;

　　4、经常检修破拱装置，由于水泥罐在存放物料时也会出现起拱现象，破拱装置也是非常重要，所以要经常检修;

　　5、经常检修灌顶除尘器，罐顶除尘器用来除去水泥罐中的粉尘，能够帮助水泥罐解决很多故障，所以要经常对罐顶除尘器检修;

　　6、经常检修料位计，水泥罐中料位计用来准确计量罐体内物料的位置，料位计当然是越灵敏越好，能帮助用户更好的了解罐中物料的情况，所以料位计要经常检修。
