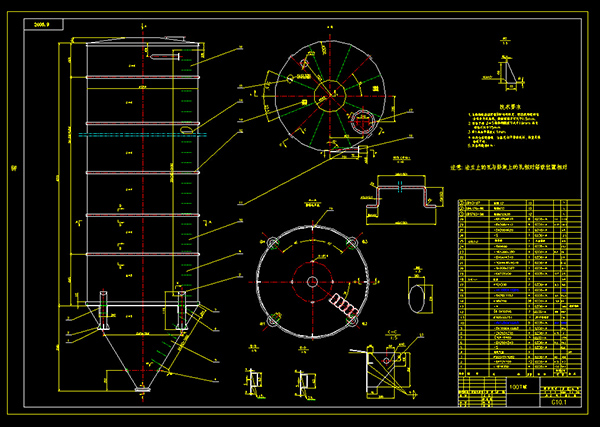

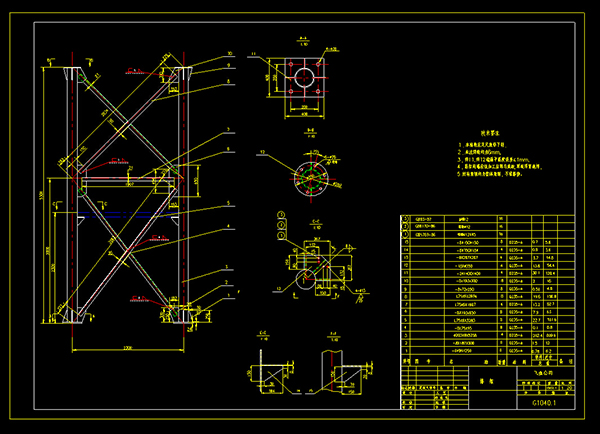

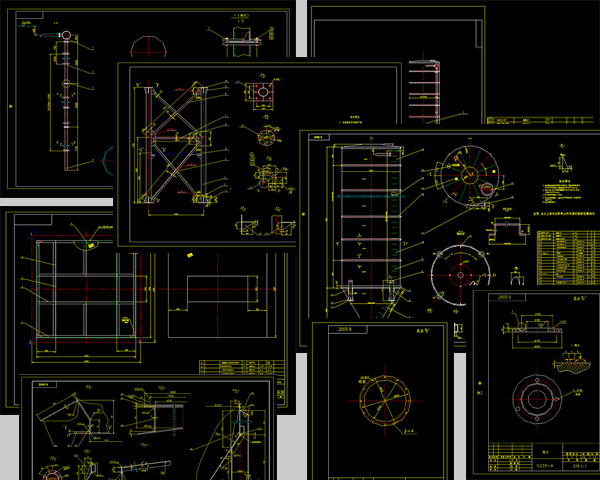

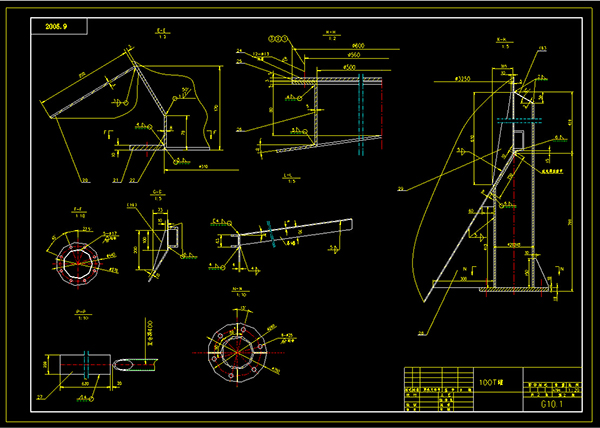

全套100吨水泥罐图纸包括100吨水泥罐总图、风送管道图、100吨水泥罐排架图、100吨水泥罐柱间平台图纸等打包下载，下面是CAD图纸的部分缩略图，原图格式为dwg文件。

　　dwg源文件下载地址：http://pan.baidu.com/s/1bgwqAU 密码：ngjh

　　100吨水泥罐结构：

　　1、100吨水泥罐体为圆柱形钢结构，直径φ3.0m,是水泥罐存储粉料的主体部分,水泥罐上设有水泥罐接地保护装置，也是除尘系统、破拱装置、料位计、爬梯等的载体。

　　2、100吨水泥罐筒罐出料口处与外接设备(粉料输送设备)进料口靠法兰连接，出料口处装有出料控制阀门，可控制水泥或其它粉料的落料量。

　　3、100吨水泥罐采用上料管向罐体内输送粉料，可由散装水泥车直接将散装水泥或粉煤灰送至罐中。

　　4、100吨水泥罐顶部装有电动除尘装置，可吸附罐体内悬浮颗粒，减轻对周围环境的污染。当除尘器上积尘较多时，可通过电气控制系统启动除尘器上的震动电机，将积尘抖落。

　　5、100吨水泥罐下锥部装有气吹破拱装置，利用位于气控箱内的小型电磁换向阀控制压缩空气的释放进行水泥及各类粉料的破拱，避免粉料堆积，造成堵塞。气源可由其配套搅拌设备的气路系统提供，气吹破拱装置的启动由电气控制系统根据水泥或其它粉料的供给时间进行控制，即当供料时间超过设定时间时自动气吹破拱，也可手动控制。

　　6、100吨水泥罐上、下部各装有一只射频电容式物位限位开关，该开关可感知罐体内物料的储存高度，通过电信号及时准确地反应水泥罐中水泥或其它粉料的储存情况。
